Kelebek Somun Cl.6 Cr+3 DIN 315
DIN 315
Kelebek Somun Cl.6 Cr+3 DIN 315
DIN 315 standardına uygun kelebek somunlar, kanatlı (kelebek) tasarımı sayesinde el ile kolayca sıkılıp gevşetilebilen bağlantı elemanlarıdır. Alet gerektirmeden hızlı montaj ve demontaj imkânı sunar.
Cl.6 kalite sınıfına sahip bu somunlar, düşük ve orta yük gerektiren uygulamalarda kullanılır. Cr+3 kaplama (trivalan krom) sayesinde korozyona karşı dayanım sağlanır ve çevre dostu bir yüzey kaplama sunar.
Kelebek somunlar özellikle sık sık sökülüp takılması gereken sistemlerde, ayar mekanizmalarında ve geçici bağlantılarda tercih edilir.

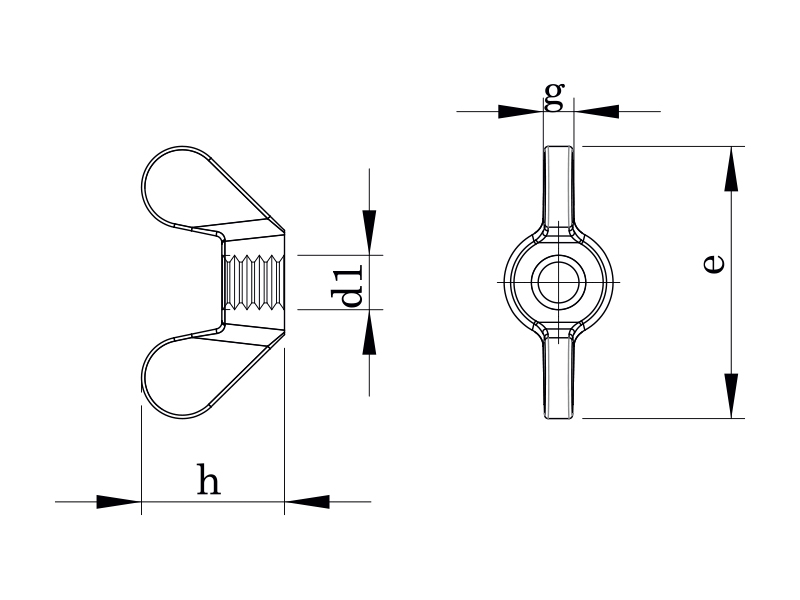

Teknik Özellikler
| Anma çapı (d) | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | 1/4 | 5/16 | 3/8 |
| Diş adımı P | 0,70 | 0,80 | 1,00 | 1,25 | 1,50 | 1,75 | 2,00 | 2,50 | 3,00 | 20,00 | 18,00 | 16,00 |
| Dış çap d1 max. | 8,00 | 11,00 | 13,00 | 16,00 | 20,00 | 23,00 | 29,00 | 35,00 | 44,00 | 10,50 | 11,90 | 15,30 |
| Uzunluk e max. | 20,00 | 26,00 | 33,00 | 39,00 | 51,00 | 65,00 | 73,00 | 90,00 | 110,00 | 25,00 | 26,80 | 35,30 |
| Yükseklik h max. | 10,50 | 13,00 | 17,00 | 20,00 | 25,00 | 33,50 | 37,50 | 46,50 | 56,50 | 12,20 | 12,90 | 17,30 |
| Ağırlık gr/p | 2,00 | 4,00 | 8,00 | 17,00 | 35,00 | 60,00 | 90,00 | 180,00 | 260,00 | 8,00 | 17,00 | 35,00 |
